Предлагаем Вашему вниманию новые анализаторы цепей от 9 кГц до 26  ГГц.

Приборы обладают такими функциями, как калибровка ошибок, временная область, эмуляция оснастки, автоматическое исключение оснастки, расширенный анализ во временной области, а также обеспечивают множество форматов отображения, таких как логарифмический и линейный, КСВ, фаза, групповая задержка, круговая диаграмма Смита, полярные координаты и т.д. для многоканального и многооконного отображения, а также для работы со многими интерфейсами, такими как USB, LAN, HDMI и DisplayPort. Он может быстро и точно измерять характеристики амплитуды, фазы и группового времени задержки S-параметров тестируемого устройства и обладает эффективными функциями коррекции ошибок.

	Векторный анализатор цепей AT3657A/B/C/D/E
	Векторный анализатор цепей AT3657AM/BM/CM/DM/EM
	Векторный анализатор цепей AT3657CU/DU/EU

Основные функциональные возможности

• Динамический диапазон до 140 дБ для точного измерения параметров устройств с высоким коэффициентом ослабления

• Скорость тестирования 4 мкс/точка для повышения производительности

• Более высокая стабильность для проведения высокоточных испытаний

• Кроме функции анализа во временной области, предлагаемой в стандартной комплектации, в качестве опций можно заказать функции автоматического исключение оснастки и расширенного анализа во временной области

• Уменьшенные габаритные размеры и масса

• Три варианта конструктивного исполнения: настольный прибор c компьютером, встроенным монитором и клавиатурой высотой 5U (222,25 мм); модуль c компьютером, но без монитора, устанавливаемый в стойку высотой 2U (88,90 мм) и модуль без компьютера и монитора с интерфейсом USB

• Интерфейс Thunderbolt для модулей с интерфейсом USB с такой же скоростью тестирования, как и для приборов в настольном исполнении

• Четырёхпортовая опция и одно подключение позволяют выполнить измерение всех 16 S-параметров четырёхпортовых цепей, а также балансных параметров

• Возможности анализа данных, включающие определение неравномерности частотных характеристик и полосы пропускания, контроль по диапазону значений и другие функции, облегчают пользователям проведение оценки тестируемых устройств и повышают эффективность тестирования

• Интерфейс LAN для дистанционного управления и системной интеграции. Имеются также интерфейсы USB.

• Синхронная запись команд языка SCPI и генерация скриптов одним щелчком мыши

• Мультисенсорный монитор с диагональю 12,1 дюйма для отображения множества параметров на одном и том же экране (AT3657A/B/C/D/E).

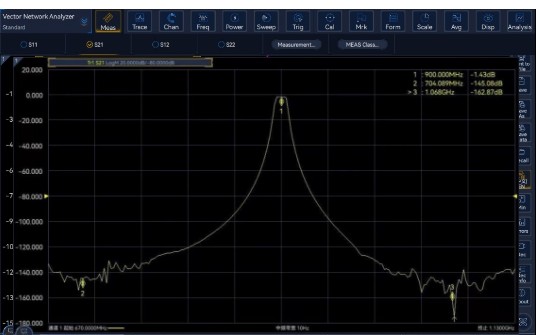

Широкий динамический диапазон

Высокая скорость свипирования

Скорость свипирования значительно улучшена по сравнению с приборами предыдущего поколения. Это позволяет повысить скорость реакции и эффективность измерений при тестировании высокоскоростных кабелей, линий по производству микросхем, оценке параметров фильтров и в других областях.

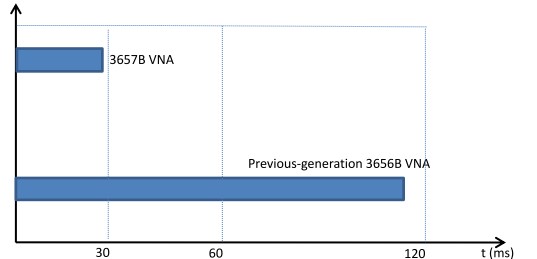

Сравнение времени тестирования фильтров ВАЦ 3657B и ВАЦ 3656B предыдущего поколения

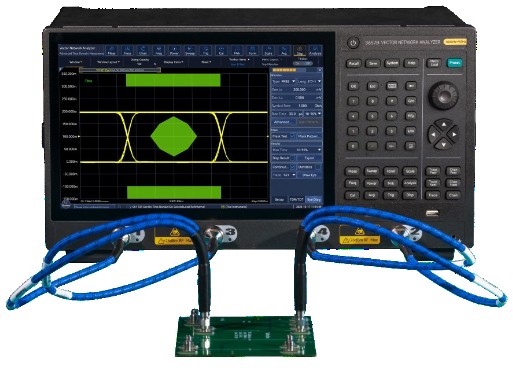

Быстрый анализ целостности сигналов

Функция генерации и анализа виртуальной глазковой диаграммы основывается на измеренных параметрах цепей. В зависимости от стандарта высокоскоростной системы цифровой связи она позволяет проводить эффективное тестирование на соответствие маске, используя предварительно определённый шаблон глазковой диаграммы. Пользователь может накладывать джиттер, шум и другие помехи на имитируемую глазковую диаграмму и просматривать виртуальную глазковую диаграмму в различных местах высокоскоростного канала связи в реальной среде, добавляя алгоритмы коррекции, такие как предварительная весовая обработка сигнала и эквализация.

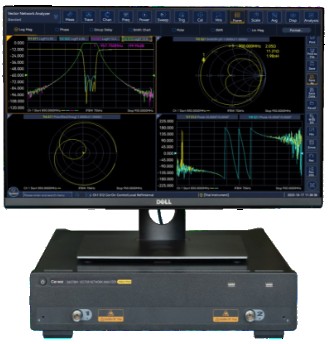

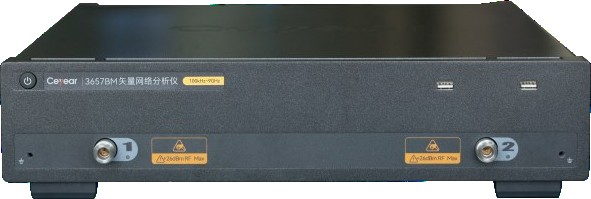

Модели 3657AM/BM/CM/DM/EM высотой 2U, устанавливаемые в стойку



Эти модели высотой 2U (88,90 мм), устанавливаемые в стойку, содержат встроенный компьютер, и поэтому внешний компьютер им не требуется. Они подходят для решения задач автоматизированного тестирования, системной интеграции, производства беспилотных систем и других сценариев применения.

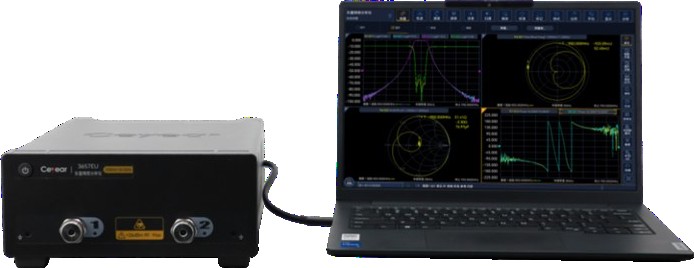

Модели 3657CU/DU/EU с интерфейсом USB

Модели с интерфейсом USB сочетают высокую производительность, портативность и компактные габаритные размеры. Их можно широко использовать при проведении высокоточных полевых испытаний и в производственных условиях, когда требуется мобильная система тестирования. Эти модели оснащены интерфейсом Thunderbolt TYPE-C, который может быть напрямую подключен к компьютеру с интерфейсом Thunderbolt. Основные показатели, такие как скорость сканирования, динамический диапазон и стабильность параметров при изменении температуры, соответствуют настольным приборам. Поэтому эти модели позволяют легко интегрировать их в системы для решения более сложных сценариев тестирования, при этом значительно экономя место.

Типовые применения

Тестирование компонентов мобильных систем связи в условиях массового производства

Диапазон частот ВАЦ серии 3657 соответствует потребностям производства и тестирования компонентов мобильных систем связи. Они обладают такими характеристиками, как высокая скорость свипирования, широкий динамический диапазон, небольшие габаритные размеры, что позволяет использовать их в условиях массового производства для тестирования радиочастотных компонентов, таких как фильтры, усилители, антенны и кабели.

Тестирование пассивных многопортовых и балансных устройств

ВАЦ серии 3657 могут быть оснащены опцией, включающей четыре измерительных порта. Это позволяет с помощью одного подключения измерить все 16 S-параметров четырехпортовых цепей. Таким образом ВАЦ серии 3657 можно использовать для тестирования многопортовых устройств с измерением балансных параметров в условиях массового производства.

                                                                   Скачать Data Sheet
